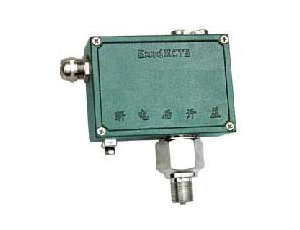

普通型(DK31x/A、DK30x/A)、雙觸點型(DK30x/S)、防爆型(DK31x/E,DK30x/E)
DK3XX中低壓壓力控制器采用波紋管傳感器，設定值可調，調節范圍-0.1-0.25MPa。可用于腐蝕性氣體或液體介質。防爆產品適用于IICT5以上中性氣體介質。
單刀雙擲微動開關作用過程：
接線端1-3：壓力上升至上切換值時接通；
接線端1-2：壓力上升至上切換值時斷開。
主要結構參數：
外殼：鋁，環氧樹脂涂層，外殼用螺栓固緊。
電氣接口：10mm直徑電纜線，電纜接線：通過內部夾緊導線板，安全引線：一個內接線柱。
開關觸點：一個微動開關(注：防爆產品為一個防爆微動開關，雙觸點產品為二個微動開關)
技術指標：工作粘度 ≤1×10-3m2/s
環境溫度：-15℃~+55℃
環境濕度：5%~95%
重復性誤差：<1.5%
使用壽命： 105次循環
抗振性：
外殼保護等級：IP54
額定負荷： Vmax=380V Zmax=5A
DK31x/A、DK31x/S、DK31x/E切換差不可調技術參數：
|
量程
代號
|
量程MPa
|
切換差MPa
|
最大允許壓力MPa
|
切換頻率
|
傳感器材質
|
螺紋接口
|
訂貨型號
|
|
1
|
0.006-0.04
0.006-0.08
0.006-0.12
0.006-0.16
|
0.004
|
1
|
20次/分
|
316L
|
M20×1.5
|
DK311
|
|
2
|
0.03-0.2
0.03-0.3
0.03-0.4
|
0.025
|
1
|
20次/分
|
316L
|
M20×1.5
|
DK312
|
|
3
|
0.02-0.5
0.02-0.6
0.02-0.7
0.02-0.8
0.02-0.9
0.02-1
|
0.03
|
2
|
20次/分
|
316L
|
M20×1.5
|
DK313
|
|
4
|
0.05-1.5
0.05-2
0.05-2.5
|
0.25
|
5
|
20次/分
|
316L
|
M20×1.5
|
DK314
|
|
5
|
0.3-2
0.3-3
0.3-4
0.3-5
0.3-6
|
0.2
|
9
|
20次/分
|
316L
|
M20×1.5
|
DK315
|
DK30X/A、DK30X/E技術參數：
|
量程代號
|
量程MPa
|
切換差MPa
|
最大允許壓力MPa
|
切換頻率
|
傳感器材質
|
螺紋接口
|
訂貨型號
|
|
1
|
0.006-0.04
0.006-0.08
0.006-0.12
0.006-0.16
|
0.006
|
1
|
20次/分
|
316L
|
M20×1.5
|
DK301
|
|
2
|
0.03-0.2
0.03-0.3
0.03-0.4
|
0.025
|
1
|
20次/分
|
316L
|
M20×1.5
|
DK302
|
|
3
|
0.02-0.5
0.02-0.6
0.02-0.7
0.02-0.8
0.02-0.9
0.02-1
|
0.03
|
2
|
20次/分
|
316L
|
M20×1.5
|
DK303
|
|
4
|
0.05-1.5
0.05-2
0.05-2.5
|
0.3
|
5
|
20次/分
|
316L
|
M20×1.5
|
DK304
|
|
5
|
0.3-2
0.3-3
0.3-4
0.3-5
0.3-6
|
0.3
|
9
|
20次/分
|
316L
|
M20×1.5
|
DK305
|
|
